Anailís theicniúil ar ailtireacht inmheánach tráchtála inverter gréine, topology déchéime, éifeachtacht MPPT ardvoltais, agus dinimic theirmeach.

Baic Teirmeacha agus Leictreacha i dTiontú Cumhachta PV Tráchtála

Tá díghrádú leanúnach ioncaim i gceist le suiteálacha gréine tráchtála mar gheall ar dhíghrádú teirmeach, neamhréiriú sreangán faoi ionradaíocht inathraithe, agus caillteanais arda lasctha ag teochtaí ardaithe. Teip comhpháirte sa chéim tiontaithe DC{1}AC is ionann breis agus 40% de ghlaonna cothabhála allamuigh neamhsceidealta i dtionscadail fóntais agus tráchtála-agus{-tionsclaíoch (C&I).

Déanann an treoir seo anailís ar-ailtireacht leibhéal an chláir inmheánaigh, dinimic an diomailt theirmeach, agus comhtháthú rianaithe MPPT d’inverters teaghrán ardéifeachtúlachta. Soláthraíonn sé critéir chrua theicniúla d'innealtóirí EPC agus do speisialtóirí soláthair chun iontaofacht na céime cumhachta a mheas, Costas Fuinnimh Leibhéalaithe an chórais (LCOE) a ísliú, agus dearbhú cáilíochta leibhéal comhpháirte a fhíorú.

Anailís Theicniúil: Bord-Ailtireacht Leibhéil agus Croí-Mheicníochtaí

Dé-Céim Ard-Tipeolaíocht Minicíochta

Úsáideann inverters teaghrán ardéifeachtúlachta ailtireacht tiontaithe cumhachta déchéime. Treisíonn an DC-scálaí céime DC ag athrú voltais teaghrán suas go dtí bus cobhsaí ardvoltais DC (600V–900V), a chothaíonn céim an inverter DC-AC.

· Leathsheoltóirí Cumhachta: Má chuirtear MOSFETanna scoite Carbide Sileacain (SiC) in ionad IGBTanna oidhreachta, laghdaítear caillteanais aisghabhála droim ar ais suas le 73%. Cumasaíonn leathsheoltóirí SiC minicíochtaí aistrithe os cionn 50 kHz, rud a fhágann gur féidir ionduchtóirí níos lú agus toilleoirí scannáin a úsáid gan saobhadh armónach iomlán (THD) a mhéadú.

· 3-Topology Clampáilte Céim Neodrach Pointe (NPC): Laghdaíonn topeolaíochtaí illeibhéil NPC an strus voltais trasna lasca cumhachta (VDC/2 in aghaidh an fheiste), rud a íoslaghdaíonn díghrádú dV/dt ar naisc eangaí gan claochladáin agus baintear buaic-éifeachtúlacht chomhshó 98.6%.

Comhtháthú MPPT Ardvoltais le Fuinneog Rianaithe Fhairsing

Tá ciorcaid rianaithe uasphointe cumhachta dinimiciúla (MPPT) i gceist le hailtireachtaí déchéime arna dtiomáint ag próiseálaithe comharthaí digiteacha 32-giotán (DSPanna):

Raon Oibriúcháin Leathan MPPT: Trí fhuinneoga a rianú idir 200V go 1000V is féidir tús a chur le-tosú go luath ar maidin agus-fómhar déanach tráthnóna, ag síneadh 45 go 90 nóiméad le fuinneoga giniúna fuinnimh laethúla.

Ródú Dual/Il-MPPT: Aonraítear le rianú déchainéil MPPT caillteanais pháirteacha scáthaithe thar teaghráin mhodúil nach bhfuil comhoiriúnach. Cothaíonn braiteadh reatha trí-braiteoirí éifeacht Halla lúb dúnta-voltas ama/méadracht reatha{-go-cur isteach ar ardluais-agus-algartaim (P&O) a fheidhmíonn ag rátaí samplála 100 Hz.

Ailtireacht Theirmeach & Chosanta Treisithe

Déanann tógáil teasa i leathsheoltóirí cumhachta na rátaí teipe inmheánacha a dhúbailt do gach ardú 10 gcéim ar theocht an acomhal ($Tj$).

Teas Alúmanam Anodized-Eisbhrúiteáin Doirteal:Feistítear príomh-lasca cumhachta go díreach ar-teascanna alúmanaim brionnaithe fuara ina bhfuil geoiméadracht bioráin-a uasmhéadaíonn achar dromchla 40% i gcomparáid le gnáth-eití easbhrúite.

Leithlisiú na Rannóige Séalaithe:Scarann ​​leagan amach inmheánach leictreonaic chumhachta (comhpháirteanna ginte teasa amhail ionduchtóirí agus modúil droichid) ó leictreonaic rialaithe íogair (DSP, tiománaithe geataí, cláir chumarsáide). Cónaíonn leictreonaic chumhachta i seomra séalaithe IP66 arna fhuarú trí aer éigean, ag aonrú an príomh-PCB ó charnadh deannaigh agus aer comhthimpeallach creimneach.

Cosaint borrtha:Cosnaíonn athróirí ocsaíde miotail de Chineál II (nó MOVanna roghnacha de Chineál I+II) críochfoirt DC agus AC in aghaidh borrthaí neamhbhuan spreagtha ag tintreach.

Caighdeáin Tionscail agus Tionchar Airgeadais PÉ

Comparáid Sonrúcháin Struchtúrtha: Inverters Gráid Caighdeánach vs. Tionscail-

Anailís Airgeadais: LCOE agus Barrfheabhsú Toradh

I gcás córas díon tráchtála 1MW a oibríonn thar shaolré 25 bliain:

Difreálach Toradh Éifeachtúlachta: Mar thoradh ar mhéadú 0.8% ar éifeachtúlacht tiontaithe thart ar 12,800 kWh de ghiniúint bhreise bhliantúil in aghaidh an MW suiteáilte.

Cosc ar Dhíorthú Teirmeach: Aisghabhann coiscthe idir 40 céim agus 50 céim suas le 4% den aschur fuinnimh caillte le linn buaic-mhíonna ionradaíochta an tsamhraidh.

Tionchar LCOE: Laghdaítear an LCOE iomlán de $0.004/kWh go $0.007/kWh go dtí $0.007/kWh, ag aisghabháil na préimhe crua-earraí tosaigh laistigh de 18 mí ó fheidhmíonn siad.

Comhtháthú Córas agus Prótacail Rialaithe Cáilíochta

Déanann ár bpróiseas monaraíochta gach aonad comhshó cumhachta a chur faoi réir píblíne rialaithe cáilíochta ilchéime:

Chun tionscadail tráchtála iomlána a chomhtháthú, oibríonn ár n-ardáin teaghrán ardchumais taobh le hiarmhéid speisialaithe de chrua-earraí córais, lena n-áirítear sócmhainní dáilte níos ísle ar nós ár gcuid10 kW Ar-Inverter Eangaísamhlacha le haghaidh fo-eagair thráchtála níos lú.

Caighdeáin Chomhlíonta

Sábháilteacht & Ceangal Eangaí: IEC/GA 62109-1, IEC/GA 62109-2, VDE-AR-N 4105, EN 50549-1.

Caighdeáin EMC: EN 61000-6-2, EN 61000-6-4.

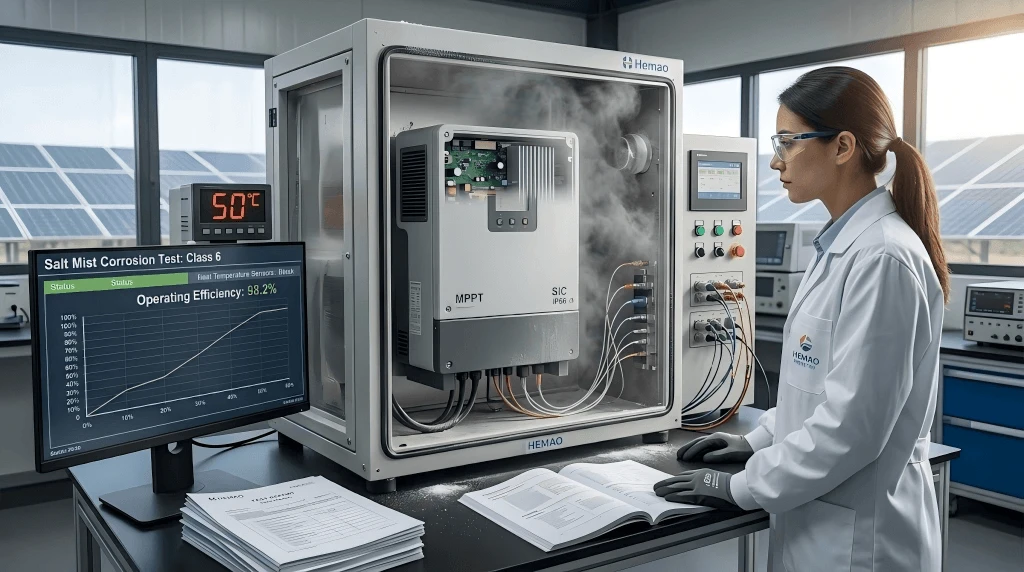

Seasmhacht Timpeallachta: IEC 60068-2-52 (Aicme Creimeadh Mist Salainn 6), cosaint isteach deannaigh agus uisce IP66.

CCanna

C: Conas a choisceann an ailtireacht dé-fhuaraithe seomra teipeanna comhpháirteanna i suiteálacha cósta arda salainn nó tais?

A: Scarann ​​an dearadh désheomra an príomh-PCB rialaithe ón gcrios diomailt teirmeach ardchumhachta. Tá comhpháirteanna teasa ard (ionduchtóirí agus heatsinks) suite i gcainéal sreafa aeir sheachtraigh rátáil IP66, rud a ligeann d’aer comhthimpeallach éigean na dromchlaí eití a fhuarú. Tá ciorcaid rialaithe íogair, tiománaithe geata agus toilleoirí lonnaithe i imfhálú IP66 ar leith, séalaithe, líonta le nítrigin thirim nó séalaithe i gcoinne malartú aeir chomhthimpeallaigh, rud a scriosann comhdhlúthú ceo salainn agus sil-leagan deannaigh seoltaí ar rianta ardvoltais.

C: Cad iad na prótacail um phacáistiú agus um chosaint idirthurais a chuirtear i bhfeidhm chun cosc ​​a chur ar mhicreathruithe i gcomhthionóil inmheánacha PCB le linn bulc-onnmhairithe?

A: Déantar inverters a phacáistiú i cliathbhoscaí adhmaid teaschóireáilte ISPM 15, atá comhlíontach le teas agus iad líneáilte le turraingí maolaithe ard-dlúis leathnaithe (EPE)-atá in oiriúint do thoisí an chassis. Tá gach comhpháirt throm inmheánach-amhail ionduchtóirí maighnéadacha agus príomh-toilleoirí-ar ancaire leis an bpríomhfhráma fonnaidh trí úsáid a bhaint as lúibíní meicniúla struchtúracha seachas a bheith ag brath go hiomlán ar choinneáil alt solder. I measc lastais tá braiteoirí tilt agus tionchair 3D aonair chun ualaí iompair a rianú.

C: Cad iad na paraiméadair theicniúla agus na hamlínte seachadta le haghaidh firmware saincheaptha nó mionathruithe OEM crua-earraí?

A: Tá timthriall bailíochtaithe de 14 lá gnó ag gabháil le-saincheapadh leibhéalta firmware (modhnaítear léarscáileanna cláir MODBUS RTU/TCP, coigeartaítear os cionn{1}}tairseacha turas voltais, nó comhtháthú próifílí tacaíochta greille saincheaptha-). Leanann -modhnuithe leibhéil crua-earraí (brataithe imfhálaithe saincheaptha, cumraíochtaí cónascaire DC modhnaithe, nó geoiméadracht doirteal teasa saincheaptha) amlíne forbartha 6 go 10 seachtaine, lena n-áirítear samhaltú teirmeach iomlán, táirgeadh fréamhshamhail, agus tástáil glactha monarchan (FAT).

Déan teagmháil lenár bhfoireann innealtóireachta le haghaidh leagan amach córas PV 5kW saincheaptha agus ceanglófar mionsonraithe BOM laistigh de 48 uair an chloig.
