Páirtscáthú a shárú le LeathPhainéil Gréine -Cill-Éadrom
Páirtscáthú agus Teorainneacha Luchtaithe a Shárú: Treoir Innealtóireachta ar LeathPhainéil Ghréine-Cill-Éadroma
Treoir theicniúil do leathphainéil gréine éadroma cille. Foghlaim conas topology dé-óid sheachbhóthar, caoinfhulaingt scátha, agus gléasta ualaigh íseal a bharrfheabhsú PV LCOE tráchtála.
Anailís Theicniúil: Topology Ciorcaid agus Dinimic Scáthfhulaingt
Cothaíonn scáthú páirteach ar dhíonta tráchtála go díreach éagothroime cumhachta logánta, rioscaí hotspot, agus díghrádú éifeachtúlachta córais. Fulaingíonn na modúil chaighdeánacha lánchealla atá nasctha i sraithe titeann cumhachta easpónantúla nuair a chlúdaíonn scáth aon chill amháin, toisc go bhfuil srian ar shreabhadh an tsrutha trasna na téad ar fad ag an sliseog is ísle feidhmíochta.
Tugann leath-mhodúil PV éadroma cille aghaidh ar an teorannú seo trí fhad na cille feadh na príomhais a laghdú ina leath, sruth (I) a laghdú 50% agus an voltas coibhéiseach (V) a choinneáil. Toisc go ndéantar caillteanas cumhachta resistive inmheánach a ríomh ag baint úsáide as Pcaillteanas = I2R, laghdaítear an sruth inmheánach faoi leath caillteanais friotaíochta teirmeach 75%.

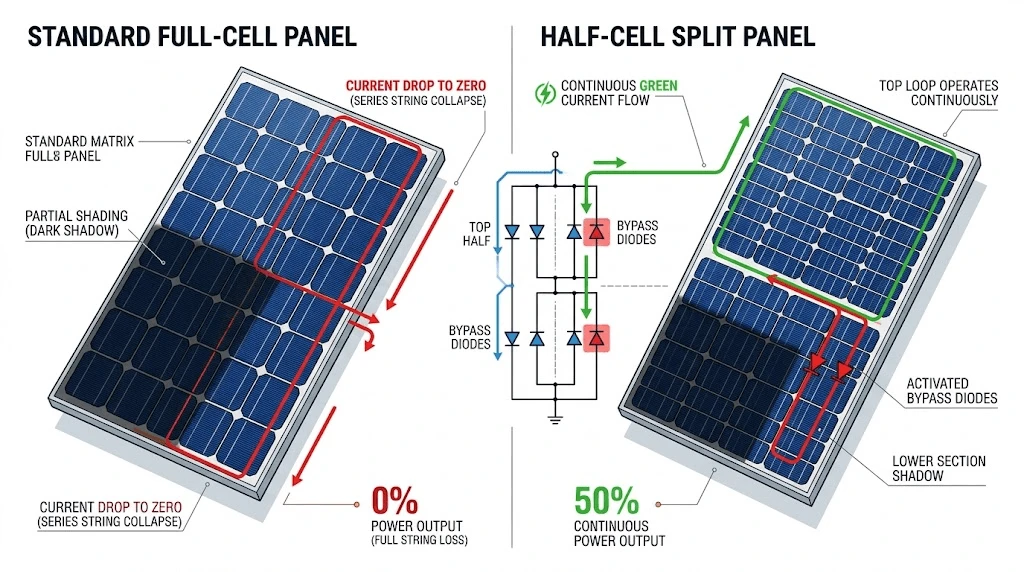

Roinneann an ailtireacht acomhal scoilte an modúl i bhfo-theaghráin uachtaracha agus íochtaracha atá sreangaithe go comhthreomhar. Faoi choinníollacha scáthaithe páirteach:
Leithlisiú Reatha:Nuair a théann scáthanna cothrománacha caighdeánacha i bhfeidhm ar leath íochtair an mhodúil, sruthaíonn an sruthbhealach dé-óid sheachbhóthar chomhtháite timpeall na fotheaghrán lena mbaineann.
Giniúint Leanúnach:Coinníonn an chuid barr gan scáthú aschur cumhachta 50%, ach titeann modúl traidisiúnta faoi choinníollacha comhionanna go hiomlán.
Teirmeach Bainistíocht:Maolaíonn teochtaí oibriúcháin níos ísle (laghdú 4 céim go 6 chéim i gcomparáid le haonaid chill iomlána) cruthú spotaí te, ag cosaint na sraitheanna polaiméire EVA/POE imchochlaithe ó dhíghrádú teirmeach agus dí-oiliúint.
Feabhsaítear -fheidhmíocht éadrom íseal trí phróisis ghearrtha léasair roinnte-a nochtar imill bheachtaithe cille, a mhéadaíonn gabháil radaíochta idirleata go luath ar maidin, go déanach san iarnóin, agus coinníollacha scamallacha.
Caighdeáin Tionscail, Teorainneacha Ualach Struchtúracha, agus Tionchar PÉ

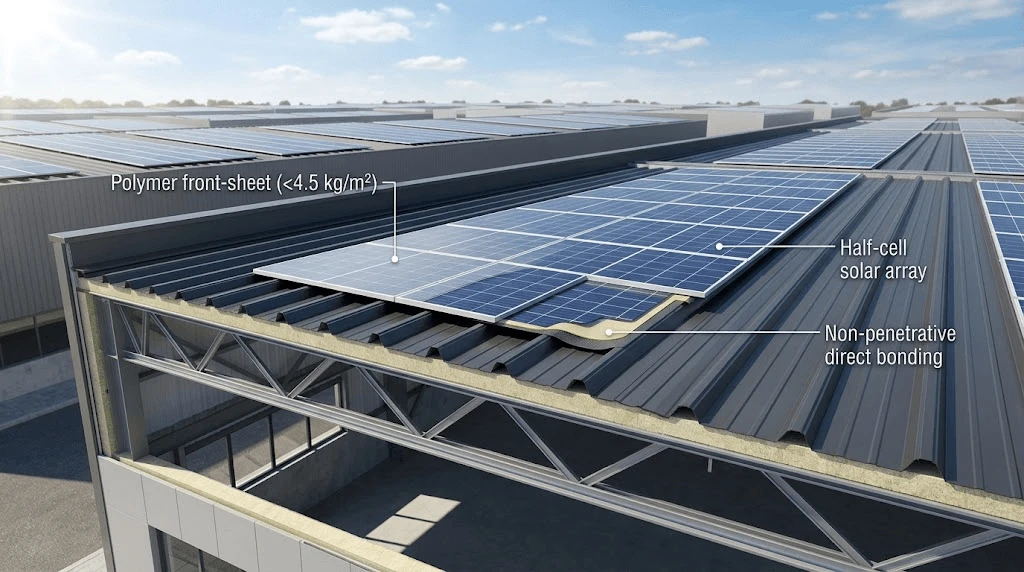

Tá teorainneacha meáchain struchtúracha dochta ag suiteálacha tráchtála ar leatháin mhiotail trapezoidal, tíleanna dín roctha, nó trádstórais thionsclaíocha atá ag dul in aois (faoi bhun 10 kg/m de ghnáth).2). Meáchan 18-22 kg/m i modúil ghloine ghnáthghloine2, a éilíonn treisiú struchtúrach nó rindreáil díonta do-úsáidte.
Má chuirtear comhdhúile polaiméire ard-tarchurtha in ionad gloine righin tempered, titeann meáchan an mhodúil faoi bhun 4.5 kg/m2.
|
Paraiméadar Innealtóireachta |
Modúl Caighdeánach Gloine-Gloine |
Leath-Modúl PV Éadrom Cille |
Tionchar ar Dhearadh Tionscadal Tráchtála |
|
Meáchan in aghaidh an Mhéadair Chearnóg |
18.5–22.0kg/m2 |
3.5–4.8kg/m2 |
Cuireann sé deireadh le costais struchtúracha athneartaithe díon |
|
Cumraíocht Cille |
120/144 Sraith Iomlán-Cillíní |
120/144 Scoilt ina Leath-Cill Comhthreomhar |
Laghdaíonn sé caillteanas cumhachta neamhréir scáthaithe suas le 50% |
|
Cumas Luchtaithe Tosaigh |
5400Pa |
2400–5400Pa (Bailíochtaithe) |
Seasann sé le sneachta trom agus brúnna gaoithe arda |
|
Caillteanas Inmheánach Friotaíocht Theirmeach |
Bonn (100%) |
Laghdaithe 75% (I2R íoslaghdú) |
Feabhsaítear éifeachtúlacht oibriúcháin an chórais i dteocht ard |
|
Modh Suiteáil |
Iarnród Trom + Teanntáin Iarnróid |
Nascáil Dhíreach / Iarnród Tapa |
Laghdaíonn sé uaireanta oibre gléasta meicniúla 40% |
Impleachtaí Airgeadais ar LCOE agus ar an Tréimhse Aisíocaíochta
1.Laghdú Capex:Sábhálann deireadh a chur le treisiú trusanna cruach $0.12-$0.25 in aghaidh an bhata ar chostais iarfheistithe struchtúracha.
2. Opex & Comhardú an Chórais (BOS):Laghdaíonn greamaitheacht struchtúrach díreach nó clampáil tapa an meáchan marbhála struchtúrach, rud a laghdaíonn costais lastais in aghaidh an MW a sheoltar.
3. Optimization Táirgeachta:Gineann leithlisiú scáthanna táirgeacht fuinnimh saoil 4% --8% níos airde ar bharr na ndíonta ina bhfuil ballaí uchtbhalla, aonaid HVAC, nó bacainní simléir, ag laghdú LCOE foriomlán thar shaolré 25 bliain.
Comhtháthú Córais agus Comhoiriúnacht
Teastaíonn aird chúramach ar pharaiméadair leictreacha agus ar chomhéadain struchtúracha chun modúil leathchille éadroma a chomhtháthú i dtopeolaíochtaí fóntais nó córais C&I.
Comhoiriúnacht Inverter:Coinníonn ailtireachtaí scoilte-geallta córais oscailte-voltas ciorcaid (Voc) agus iad ag oibriú laistigh de bhuaicteorainneacha srutha (Imp) inverters teaghrán tráchtála il-MPPT caighdeánach. Ligeann rátálacha srutha gearrchiorcaid arda comhtháthú le inverters ardchumhachta nua-aimseartha gan bearradh teirmeach.
Synergy Gléasta Díon:Comhtháthaíonn modúil éadroma go díreach le díonta miotail thraipéisóideacha tráchtála trí úsáid a bhaint as greamacháin struchtúracha silicone nó struchtúir iarnróid le próifíl íseal. Caomhnaíonn sé seo sláine membrane dín trí dheireadh a chur le treá meicniúil.
Comhéadan Stórála:Seachadann aschuir srutha comhsheasmhach ó scáth-leathfhulaingt-teaghráin chill ionchuir chumhachta DC cobhsaí chuig Córais Stórála Fuinnimh Ceallraí (BESS) tráchtála, ag feabhsú éifeachtúlacht rialtóra luchtaithe agus ag cosaint dinimic shaolré ceall cheallraí.
Le haghaidh dearaí spriocdhírithe tionscadail, déan athbhreithniú ar shonraíochtaí modúil iomlána ar ár mbunachar sonraí um chomhtháthú táirgí Painéal Halfcell.
Rialú Cáilíochta agus Caighdeáin Chomhlíonta Dhomhanda
Teastaíonn prótacail láidre um dhearbhú cáilíochta ó mhodúil PV thionsclaíocha chun oibriú iontaofa a chinntiú thar thréimhsí imlonnaithe deich mbliana faoi dhálaí foircneacha comhshaoil.
·Cigireacht Leictreachais (EL):Aithníonn tástáil dúbailte 100% EL (roimh agus tar éis lannú) micrea-scoilteanna, lochtanna méaracha, agus limistéir neamhghníomhacha cille de bharr gearradh nó láimhsiú léasair.
·Tástáil Ualach Meicniúla:Déanann tástáil ualaigh mheicniúil dhinimiciúil (2400 Pa ag 1.5 Hz) buanseasmhacht struchtúrach a bhailíochtú in aghaidh-sruthán spreagtha gan micrea{3}}scáineadh-duilleoga tanaí polaiméire scannáin.
Deimhnithe:
IEC 61215 / IEC 61730:Bailíochtaíonn cáilíocht dearaidh, sábháilteacht, agus iontaofacht oibriúcháin faoi strus teirmeach, leictreach agus comhshaoil.
IEC 61701 (Creimeadh Ceo Salainn):Ag teastáil le haghaidh suiteálacha tráchtála cois cósta faoi réir ard-salandachta atmaisféarach.
IEC 62716 (Creimeadh Amóinia):Ag teastáil le haghaidh imscaradh díonta saoráidí talmhaíochta agus beostoic.
Rátáil Dóiteáin Aicme A:Comhlíonann sé caighdeáin sábháilteachta an chóid tógála tráchtála maidir le comhtháthú struchtúrach díon.
Ceisteanna Coitianta Teicniúla
Conas a fheidhmíonn leathmhodúil cille éadroma polaiméire i dteochtaí comhthimpeallacha arda agus i dtimpeallachtaí cósta arda salandachta?
Comhlíonann modúil éadroma a úsáideann leatháin bharrfhluarapolaiméire ardleibhéil agus imchipíní caighdeáin chreimthe ceo salainn IEC 61701 Severity 6. Cuirtear feabhas ar dhiomailt theirmeach mar gheall ar mhais imchochlaithe laghdaithe, rud a ligeann don phainéal teocht oibriúcháin modúl ainmniúil níos ísle (NMOT) a choinneáil. Coimeádann an chomhéifeacht teocht íseal (--0.35% / céim) aschur fuinnimh in aeráidí trópaiceacha i gcomparáid le backsheets gloine traidisiúnta a ribeálann teas comhthimpeallach.
Cad iad na prótacail pacáistithe agus iompair a chosnaíonn modúil éadroma gan fhráma nó leathfhráma le linn lastais idirnáisiúnta?
Déantar modúil a phacáil go hingearach i bpailléid shaintreisithe na meala le spásairí cosanta cúinne. Coscann an dearadh seo ualaí brú pointe agus strus solúbtha le linn iompair coimeádáin. Tá dearaí pailléid optamaithe le haghaidh coimeádán loingseoireachta caighdeánach 40 troigh sa Cheanncheathrú, ag uasmhéadú an dlús toirtmhéadrach agus ag an am céanna ag fáil réidh le micreascoilteanna ó turraing agus creathadh le linn idirthurais aigéin.
Cad iad na teorainneacha innealtóireachta agus na hamanna luaidhe do thoisí modúl saincheaptha OEM/ODM agus suíomh bosca acomhal?
Tacaíonn saincheaptha OEM/ODM le coigeartuithe struchtúracha ar thoisí modúl, spásáil ribín saincheaptha, faid sreang bosca acomhal, agus roghanna cónascaire MC4 comhtháite. Teastaíonn 3 go 4 seachtaine de ghnáth chun bailíochtú innealtóireachta agus fréamhshamhaltú. Ritheann amlínte iomlána olltáirgeachta 15 go 20 lá tar éis an comhartha dearaidh a mhúchadh, ar feitheamh -seiceálacha comhlíonta deimhnithe IEC maidir le toisí modhnaithe.
Tacaíocht Innealtóireachta agus Sleachta Tionscadail
Teastaíonn cruinneas struchtúrach agus leictreach chun sócmhainní gréine C&I a bharrfheabhsú. Soláthraíonn ár bhfoireann innealtóireachta bille cuimsitheach de dhearadh ábhar (BOM), leas iomlán a bhaint as leagan amach teaghrán, agus ríomhanna ualaigh mheicniúla atá saincheaptha do riachtanais do shuíomh.
Déan teagmháil lenár bhfoireann innealtóireachta le haghaidh leagan amach córas PV 5kW saincheaptha agus ceanglófar mionsonraithe BOM laistigh de 48 uair an chloig.
