Sábháilteacht an Chórais Bhainistíochta Ceallraí (BMS) i bPacáistí LiFePO4 a chinntiú
Treoir theicniúil ar shábháilteacht LiFePO4 BMS, a chlúdaíonn cothromaíocht ghníomhach, bainistíocht theirmeach, diagnóisic leibhéal cille, agus comhlíonadh idirnáisiúnta.
Tá dianriachtanais oibriúcháin le sárú ag córais stórála fuinnimh fosfáit iarainn litiam (LiFePO4) (ESS) a imscaradh trasna earnálacha tráchtála agus tionsclaíocha (C&I). Cé go léiríonn ceimic LiFePO4 cobhsaíocht theirmeach dúchasach i gcomparáid le hathraitheacha nicil-mangainéise-cóbalt (NMC), tá éagothroime cille neamh-mhaolaithe, iomadú teirmeach, agus lochtanna topology rialaithe fós ina bhagairt ar fad saoil na sócmhainne.
Is féidir le cill aonair a fheidhmíonn lasmuigh dá fhuinneog voltais optamach (2.5V go 3.65V) díghrádú logánta a spreagadh, rud a laghdódh cumas pacáiste inúsáidte suas le 35% thar 1,500 timthriall. Ina theannta sin, cuireann monatóireacht teirmeach neamhleor teagmhais téimh logánta i mbaol, rud a fhágann go mbeidh tuisleadh córais agus aga neamhfhónaimh gan choinne.
Chun costas fadtéarmach leibhéalaithe stórála (LCOS) a chosaint, tá ailtireachtaí láidre, ilshraitheacha de Chórais Bainistíochta Ceallraí (BMS) ag teastáil ó chonraitheoirí EPC agus ó bhainisteoirí tionscadail. Imlíníonn an anailís seo na príomh-mheicníochtaí rialaithe, topologí cothromaithe, agus prótacail dhiagnóiseacha atá riachtanach do chobhsaíocht pacáiste de ghrád LiFePO4.
Anailís Theicniúil: Croí-Mheicníochtaí Sábháilteachta & Ailtireacht

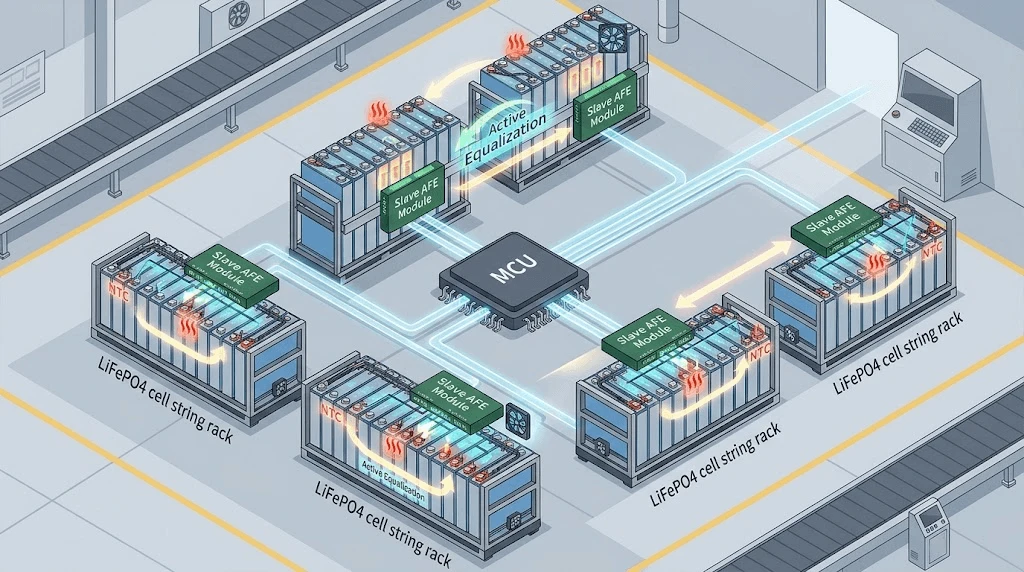

Braitheann BMS athléimneach ar mháistir-ailtireacht dháilte. Déanann ICanna an Fhronta Analógaigh-Deireadh (AFE) monatóireacht dhíreach ar ghrúpaí cille, ag seoladh teiliméadrachta go dtí an MCU lárnach trí chomhéadain iargúlta bus CAN.

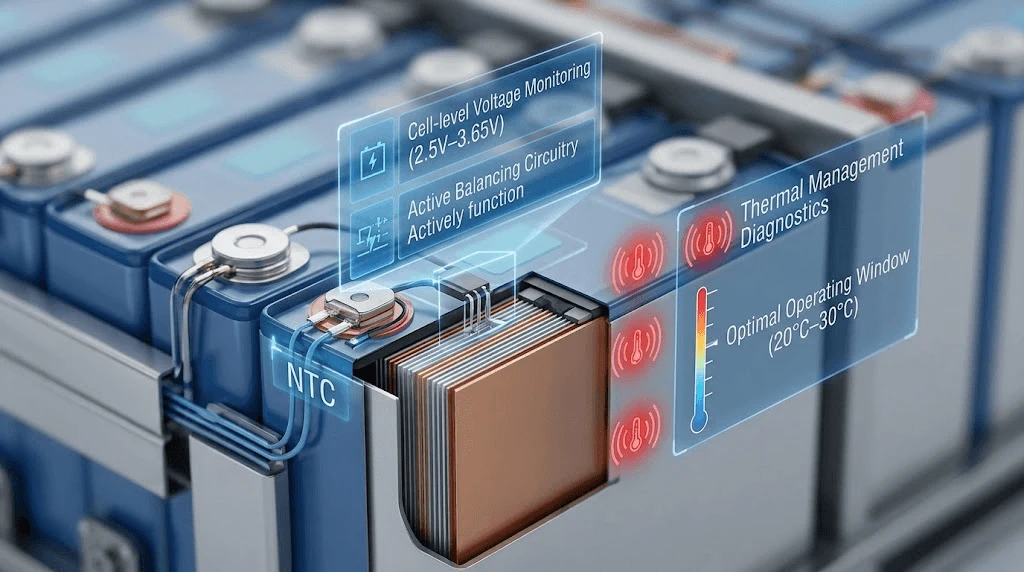

1. Cill-Faireachán Leibhéil Voltais & Calabrú Tairseach
Teastaíonn cainéil tiomnaithe AFE a bhfuil lamháltas comhartha < ±2 mV acu chun beacht a bhrath. Cruthaíonn cuair scaoilte caighdeánacha LiFePO4 ardchlár voltais thar a bheith cothrom idir 30% agus 80% Stát Muirear (SOC), rud a fhágann nach leor modhanna voltais ciorcaid oscailte (OCV) chun an staid a mheas. Nascann BMS ardghrád comhaireamh Coulomb le halgartaim sínte scagaire Kalman (EKF) chun SOC a rianú go cruinn laistigh de ±2. Ní mór na tairseacha paraiméadar cosanta a bheith ina gcrua-earraí-fhorfheidhmithe ag an gciseal AFE chun a chinntiú go ndéantar iad a fhorghníomhú neamhspleách ar fhola firmware MCU:
Thar-Scoir Voltas (OVC):3.65 V (Leibhéal cille) / Moill:<10 ms
Thar-Aisghabháil Voltas: 3.45V
Faoi-Scoir Voltas (UVC):2.50V (Leibhéal cille) / Moill:<10ms
Faoi-Athshlánú Voltais:2.80V
2. Topeolaíochtaí Comhardaithe Cealla Gníomhacha
Passive balancing burns excess energy through shunt resistors as heat, typically capped at low currents (50mA to 100mA). For high-capacity commercial packs (>100Ah), tá gá le cothromú gníomhach.
Úsáideann córais ghníomhacha tiontairí déthreoracha DC nó líonraí aistrithe toilleasa chun lucht a aistriú ó chealla ardvoltais go cealla voltais níos ísle le linn na dtimthriallta luchtaithe agus scaoilte araon. Trí shruthanna comhardaithe a chumasú idir 2A agus 5A, maolaíonn topologies gníomhacha caillteanas acmhainne de bharr athraitheas toillte thar teaghráin mhóra cille, rud a fheabhsaíonn táirgeacht fuinnimh inúsáidte thar shaolré na sócmhainne.
3. Bainistíocht Theirmeach & Diagnóisic Thuarthach
Níor cheart go sáródh éagsúlacht teochta trasna modúil 3 chéim. Úsáideann an BMS teirmeastair Chomhéifeacht Diúltach Teochta (NTC) atá cumraithe ag cóimheas íosta de 1 braiteoir in aghaidh 4 chill sraithe, chomh maith le tóireadóirí breise atá ceangailte le MOSFETanna cumhachta agus le príomhbharraí bus.
Ríomhann firmware comhtháite grádáin theirmeacha dT/dt go leanúnach. Má sháraíonn ráta logánta athraithe teochta cille 1 chéim/nóiméad, cuireann an córas foláirimh dhiagnóiseacha i ngníomh sula sroicheann sé scoiteanna iomlána os cionn-teocht (55 céim / urscaoileadh 60 céim).
Caighdeáin Tionscail & Tionchar ar LCOS
Má roghnaítear BMS de ghrád tionsclaíoch, athraíonn sé airgeadas tionscadail go díreach trí thréchur saolré a shíneadh agus trí chaiteachas oibriúcháin a laghdú (OpEx).
|
Paraiméadar / Gné |
BMS Caighdeánach Tráchtála |
Ailtireacht Casta Tionsclaíoch BMS |
|
Ailtireacht Chothromaithe |
Éighníomhach (50 mA−100 mA) |
Bi-Treoir Ghníomhach (2 A−5 A) |
|
Cruinneas Braite Voltais |
±10 mV |
±2 mV |
|
Prótacail Chumarsáide |
Bunúsach RS485 |
Bus CAN Dual / Modbus TCP / SNMP |
|
Am Frithghníomhú Lochtanna |
<100 ms |
<2 ms (Hardware Interrupt) |
|
Cóimheas Braite Teirmeach |
1 Taiscéalaí in aghaidh 16 chealla |
1 Taiscéalaí in aghaidh 4 Chealla + Monatóireacht ar Bhusbharra |
|
Saolré Dearaidh |
3,000 Timthriall (80% SOH) |
6,000–8,000 Timthriall (80% SOH) |
Anailís Tionchair LCOS
Trí éagothroime cille a choinneáil faoi 10mV thar shaolré 8,000-timthriallta, cuireann BMS cothromaithe gníomhach cosc ar mhúchadh teaghrán roimh am de bharr cealla scoite ísealvoltais. Laghdaíonn an cumas seo an Costas Stórála Leibhéalta (LCOS) trí:
· Caomhnú Cumais Inúsáidte:Cosc ar an éifeacht "nasc is laige", ag coinneáil acmhainn sreang in aice le rátálacha ainmniúla.
· Timthriallta Athsholáthair Laghdaithe:Síneann sé shaol seirbhíse iomlán na bpacáistí thar 10 mbliana gan gá le hathsholáthar modúil lár-saoil.
Comhtháthú Córais & Comhoiriúnacht
Caithfidh BMS comhlíontach comhéadan gan uaim a dhéanamh le córais comhshó cumhachta in aghaidh an tsrutha (PCS) agus le rialtóirí muirear gréine.
Agus réitigh stórála tráchtála á n-imscaradh mar anModúl Stórála Fuinnimh 25.6V 100Ah, braitheann cumarsáid thionsclaíoch ar phrótacail bus CAN 2.0B agus Modbus RTU íseal-latency íseal. Tarchuireann an BMS teorainneacha oibríochta dinimiciúla chuig an inverter i bhfíor-am:
Teorainn Reatha an Mhuirir (CCL):Coigeartaithe go dinimiciúil bunaithe ar uasvoltas cille agus teocht inmheánach.
Teorainn Reatha Urscaoilte (DCL):Coigeartaithe bunaithe ar íosvoltas cille, teocht, agus SOC reatha.
Cuireann an chumarsáid lúb dúnta seo iallach ar an inverter aschur a scoráil sula sáraítear teorainneacha teirmeacha nó voltais, rud a chuireann cosc ar mhúchadh córais chrua faoi phróifílí ualaigh throma.
Rialú Cáilíochta & Comhlíonadh Domhanda
Éilíonn dearbhú sábháilteachta tionscail go gcloítear le caighdeáin domhanda tástála.
UL, 1973:Caighdeán sábháilteachta do chadhnraí a úsáidtear in iarratais sheasta. Fíoraíonn sé sláine struchtúrach, srianadh cille, agus sábháilteacht leictreach faoi choinníollacha lochta.
IEC 62619:Déanann sé sainordú a dhéanamh ar thástálacha feidhmiúla sábháilteachta do chadhnraí litiam tionsclaíocha, lena n-áirítear tástáil iomadú rithte teirmeach agus seiceálacha sábháilteachta bogearraí aonaid rialaithe.
NA 38.3:Tástáil sábháilteachta iompair, lena n-áirítear ionsamhlú airde, turraing teirmeach, creathadh, tionchar, gearrchiorcad seachtrach, agus scaoileadh éigeantais.
Ní mór go n-ionchorpróidh rialú cáilíochta déantúsaíochta deireadh-de-tástáil líne (EOL) uathoibrithe. Déantar-fhíorú cosanta ciorcaid, seiceálacha calabraithe ar gach bealach tomhais, agus -dó-i riochtú faoi choinníollacha teirmeacha ardaithe (50 céim ) roimh an tionól deiridh ar gach bord BMS.
CCanna
1. Conas a chuireann an BMS cosc ar iomadú rith teirmeach faoi choinníollacha gearrchiorcaid?
Baineann an BMS úsáid as straitéis chosanta dhá shraith: idirscorann crua-earraí gearrchiorcaid príomhúla-tapa-soladach-lasc stáit/MOSFET laistigh de < 100 soicind nuair a sháraítear na tairseacha reatha. Má úsáideann tú sealaíocht meicniúil nó topology teagmhálaitheora, soláthraíonn fiúsanna leathsheoltóra ultra-luath aonrú fisiceach tánaisteach. Ina theannta sin, déanann an firmware rialaithe monatóireacht ar veicteoirí dT/dt chun ciorrú inmheánach a bhrath sula dtarlaíonn aeráil gháis nó iomadú teirmeach.
2. Cad iad na riachtanais lóistíochta agus sábháilteachta chun pacáistí LiFePO4 ard-acmhainne a sheoladh thar lear?
Ní mór gach paca a dheimhniú faoi rialacháin NA 38.3 agus a sheoladh ar Stát Muirear (SOC) idir 30% agus 50%. Teastaíonn pacáistiú guaise deimhnithe na NA-(earraí contúirteacha Aicme 9) ina bhfuil insliú treisithe laistigh, cosaint teirminéil ciorcaid ghearr, agus cumhdach inmheánach séalaithe le taise. Ní mór an BMS a shocrú go dtí "Mód Codlata" íseal-chumhacht le linn iompair chun an t-urscaoileadh féin a theorannú go < 0.5% in aghaidh na míosa.
3. Cad iad na teorainneacha d'oiriúnuithe firmware saincheaptha OEM/ODM BMS do phrótacail inverter ar leith?
I measc na dteorainneacha saincheaptha tá mionathrú ar struchtúir fhráma CANbus/RS485, seoltaí cláir Modbus saincheaptha a mhapáil, halgartaim ríofa SOC/SOH dinimiciúla a choigeartú, agus cuair thurais saincheaptha teochta/voltais a chumrú. Ligeann modhnuithe ciseal fisiceach roghanna idir athrú soladach-stáit MOSFET nó ciorcaid tiománaí teagmhálaitheora seachtracha bunaithe ar theorainneacha voltais an chórais (suas le 1000 VDC. Is gnách go mbíonn slánúcháin innealtóireachta caighdeánacha d'oiriúnuithe prótacail firmware idir 2 agus 3 seachtaine).
Déan teagmháil lenár bhfoireann innealtóireachta laistigh de 48 uair an chloig le haghaidh leagan amach córas stórála PV agus fuinnimh tráchtála saincheaptha agus ceanglófar mionsonraithe BOM.
